전자로드 및 파워서플라이 렌탈

300W급 전자부하 일본의 계측연구소 제품 LN-300A-G6 : 120V/60A 입력 사양

360W 급 파워서플라이 PSW160-7.2 : 160V/7.2 출력사양

렌탈서비스 및 기술문의 : 010-4221-0660

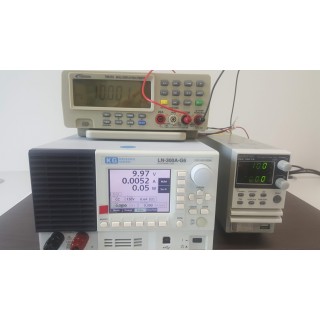

파워서플라이로 10V를 출력하였습니다.

전자부하도 역시 10V를 가리키며 전압을 감지합니다.

자릿수가 보다 많은 멀티미터를 통하여 정확도를 체크해보려고 보조장치로 사용중입니다.

이 장비 명칭 TM8155 대만산 트윈텍스 제품 중고 판매합니다.

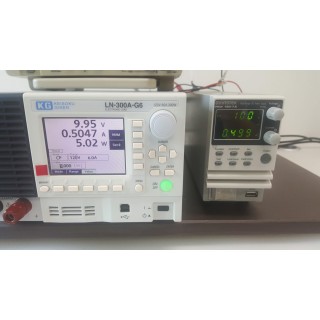

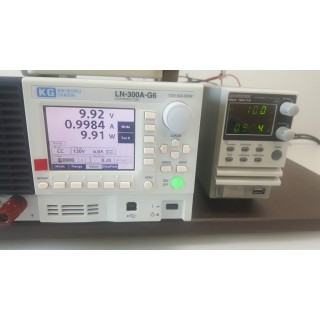

전자부하 사용의 대부분을 CC모드로 동작하여 10V 환경에서 1A를 당겨 봅니다.

와이어링 로스를 감안하면 매우 정확하게 측정이 되고 있습니다.

그 다음 모드 CR모드인데 V=IR 옴의 법칙내에서 전류를 파워가 공급하는 한 최대로 당겨갑니다.

위의 그림을 보면 1/1Ω = 2V/2A 이런 수준에서 측정이 되는 것을 확인할 수 있습니다.

전자부하의 CR저항치를 2Ω으로 셋팅하니 V=IR à 1/2Ω= 1V/2A.

CV모드는 좀 복잡하긴한데 파워가 낼 수 있는 전류를 밀어낼 수 있는 최적의 전압환경에서 안정되게 부하가 당겨지는 것을 확인합니다.

상기는 7V화면

CP조건에서는 W=VI공식에 의거 동일하게 측정되는 것을 확인합니다.

1W=10V x 0.1A
